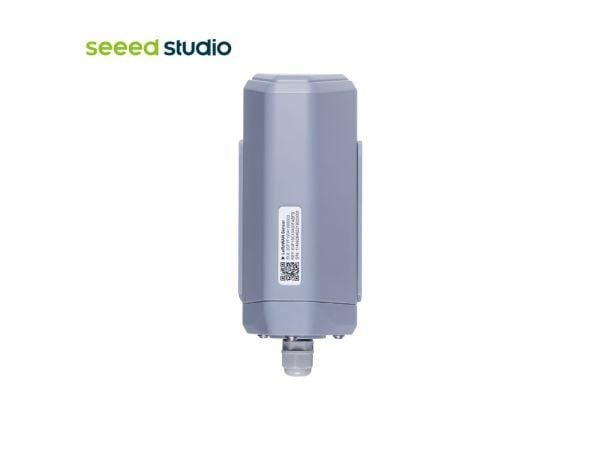

SenseCAP S2100 - LoRaWAN® Data Logger

Sự miêu tả
Bộ ghi dữ liệu SenseCAP S2100 có thể kết nối với các cảm biến MODBUS-RTU RS485/Analog/GPIO và truyền dữ liệu từ các cảm biến đến mạng LoRaWAN. Được hưởng lợi từ thiết kế LoRa và IP66, thiết bị này có tính ổn định và độ tin cậy, đồng thời có thể bao phủ phạm vi truyền dẫn dài trong khi vẫn duy trì mức tiêu thụ điện năng cực thấp, lý tưởng cho việc sử dụng ngoài trời. Nó được tối ưu hóa đặc biệt cho OTA với Bluetooth tích hợp, cho phép thiết lập và cập nhật nhanh chóng. Nó có thể chạy bằng pin hoặc kết nối với nguồn điện bên ngoài 12V. Khi nguồn điện 12V được kết nối, pin tích hợp có thể thay thế được thiết lập để sử dụng làm nguồn điện dự phòng. Hơn nữa, với sự trợ giúp của bộ chuyển đổi S2110, Bộ ghi dữ liệu S2100 có thể kết nối với Cảm biến Grove. Đây là một giải pháp lý tưởng để phát triển, tạo mẫu nhanh và triển khai nhỏ cho Cảm biến LoRaWAN cấp Công nghiệp DIY.

Đặc trưng
Khả năng tương thích mạnh mẽ với các Cảm biến khác nhau: hỗ trợ tất cả các cảm biến MODBUS-RTU RS485/Analog(4~20mA/0~10V) / GPIO(mức/xung).
Tương thích với các mạng LoRaWAN® trên toàn thế giới: Tương thích với giao thức LoRaWAN® V1.0.3 và có thể hoạt động với các cổng LoRaWAN®. (hỗ trợ gói tần số phổ quát từ 863 MHz ~ 928 MHz).
Tầm xa & có thể thay thế Chạy bằng pin: Với đường truyền không dây LoRaWAN®, S2100 hỗ trợ pin tích hợp 19Ah và nguồn 12V DC bên ngoài để cung cấp cho các thiết bị và phạm vi truyền cực rộng 2km trong cảnh đô thị và 10km trong cảnh đường thẳng.
Được thiết kế để sử dụng trong môi trường khắc nghiệt: nhiệt độ hoạt động -40℃ ~ 85℃ và vỏ bọc được xếp hạng IP66, phù hợp để sử dụng ngoài trời, tiếp xúc với tia cực tím cao, mưa lớn, điều kiện bụi bặm, v.v.
Cấu hình và quản lý từ xa: Seeed cung cấp SenseCAP Mate APP và SenseCAP Portal, cho phép người dùng quản lý dữ liệu và cấu hình từ xa.
Tính năng SenseCAP S21XX

Tùy chọn nguồn điện
Tùy chọn 1: bộ ghi dữ liệu có thể hoạt động ở chế độ Định kỳ. Được cung cấp năng lượng bởi pin Li-SOCl2 tiêu chuẩn cỡ D 19Ah tích hợp, dễ dàng mua trực tuyến, nó có thể được cài đặt và triển khai trong môi trường ngoài trời mà không cần nguồn điện bổ sung.

Tùy chọn 2: bộ ghi dữ liệu có thể hoạt động ở chế độ Nguồn không đổi với nguồn điện 12V DC bên ngoài. Chúng tôi cung cấp Bộ hộp nối phù hợp để bộ ghi dữ liệu có thể được lắp ráp nhanh chóng.

Hỗ trợ cảm biến công nghiệp với các giao diện khác nhau
Bộ ghi dữ liệu LoRaWAN S2100 là bộ thu thập một kênh và mỗi lần chỉ hỗ trợ một trong các giao thức sau:

RS485: Support standard RS485 Modbus-RTU protocol
Analog: 2 x 0~10V or 2 x 4~20mA.
GPIO: 1 x GPIO, collect level or pulse signal
Specifications
Interface

Current Input

4 to 20 mA (2 channel)

Voltage Input

0 to 10V (2 channel)

RS485

RS485 Modbus-RTU Protocol

General Parameters

Product Model

SenseCAP S2100

Microcontroller

Wio-E5

Support Protocol

LoRaWAN v1.0.3 Class A

Built-in Bluetooth

App Tool to change parameters and set data conversion algorithm

Long-Range Channel Plan

IN865/EU868/US915/AU915/ AS923*

Max Transmitted Power

19dBm

Sensitivity

-136dBm@SF12 BW=125KHz

Communication Distance

2 to 10km (depending on and environment)

IP Rating

IP66

Operating Temperature

-40 to +85 °C

Operating Humidity

0 to 100 %RH (non-condensing)

Device Weight

280g

Certification

CE / FCC / RoHS

Battery (Contained in equipment)

Battery Life

Up to 10 years**

Battery Capacity

19Ah (non-rechargeable)

Battery Type

Standard D-size SOCl2 Battery
